Fonction de la pièce

Commander ou donner une information de fonctionnement d'un mode de cuisson, de lavage, d'essorage ou de température.

Exemples d'utilisation

Commande directe des résistances dans un four (Pour le commutateur). Information d'un cycle de lavage choisi par l'utilisateur dans un lave-linge (Sélecteur).

Généralités

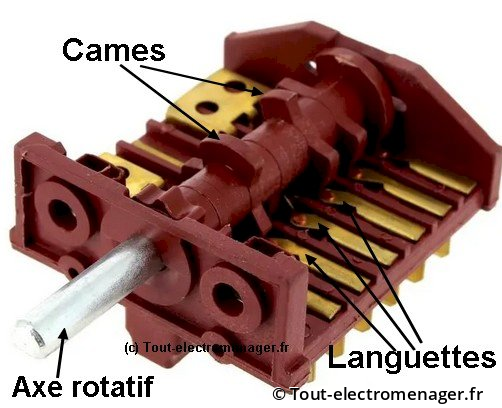

Les commutateurs sont des interfaces entre l'appareil et l'utilisateur. Ils permettent le choix d'un programme de cuisson, de lavage ou toute autre option par une action manuelle rotative. Ils sont communs à beaucoup d'appareils. Les commutateurs sont utilisés pour distribuer la puissance électrique directement aux organes concernés comme les résistances, un moteur ou une turbine de ventilation. Ils sont robustes et dotés de cames sur leur partie cylindrique qui assurent un appui sur des languettes généralement en cuivre. Ces lanquettes sont reliées à des bornes, elles-même connectées par fileries aux organes de l'appareil.

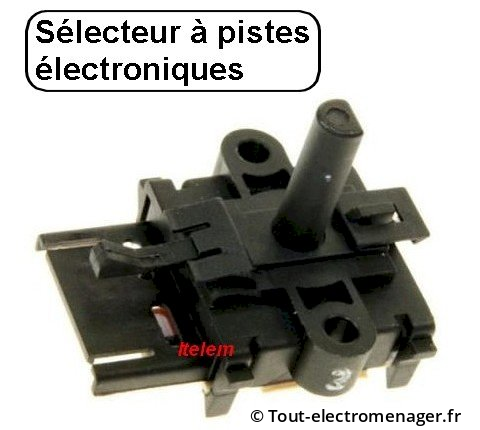

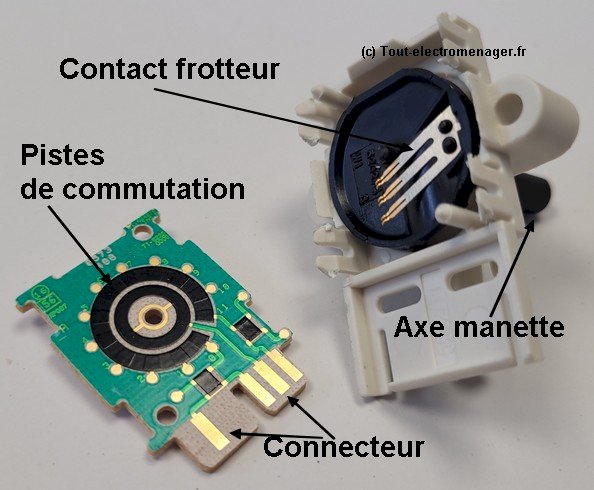

Les sélecteurs assurent la même fonction d'origine que le commutateur: interface entre l'utilisateur et son appareil. A ceci prêt qu'ici, l'information de choix est fournie au module électronique qui va ensuite commander les organes comme une pompe de cyclage, une résistance ou une pompe de vidange. Le sélecteur est constitué d'une piste de commutation, et d'un balai frotteur couplé à l'axe rotatif actionné par l'utilisateur. Ces balais assurent un contact unique pour chaque position dans laquelle ils se trouvent avec la-dite piste. L'électronique peut alors interpréter de manière fiable le choix de l'usager et lancer ensuite le cycle de lavage ou de cuisson par exemple.

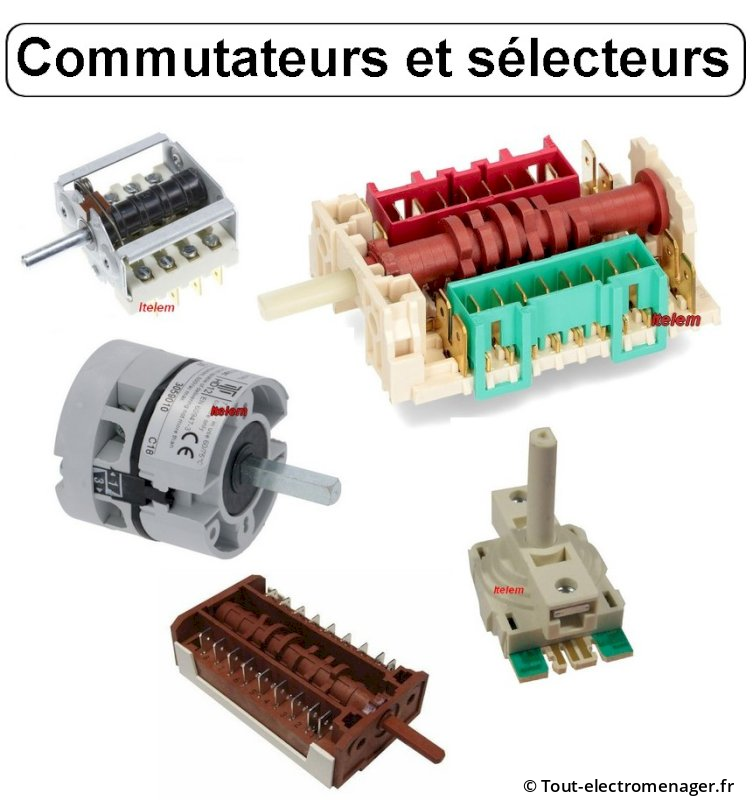

Exemples de commutateurs et sélecteurs





Exemples en catalogue

Pour four Brandt, sélecteur de cuisson référence 70X1609.

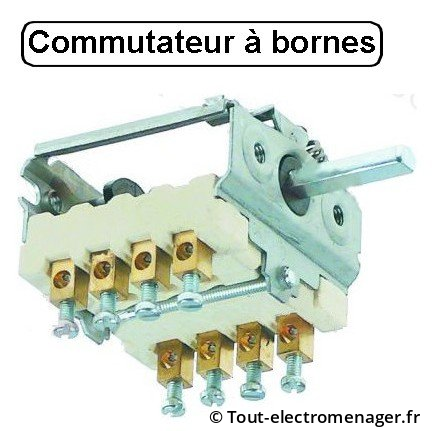

Pour friteuse Roller Grill, commutateur à bornes de mise en marche référence A01021.

Pour commande de foyers fontes, commutateur 7 positions à bornes.

Pour cuiseur à pâtes Desco, commutateur de sélection référence 4944015702.

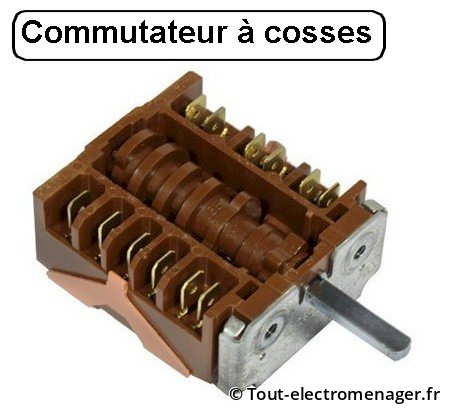

Commutateur de four Béko Aya référence 263900054 pour four domestique.

Symptômes et diagnostic en cas de panne

-Pas de signe de vie ou de modification de comportement de l'appareil sous l'action rotative.

-Pas d'allumage de lancement de cycle.

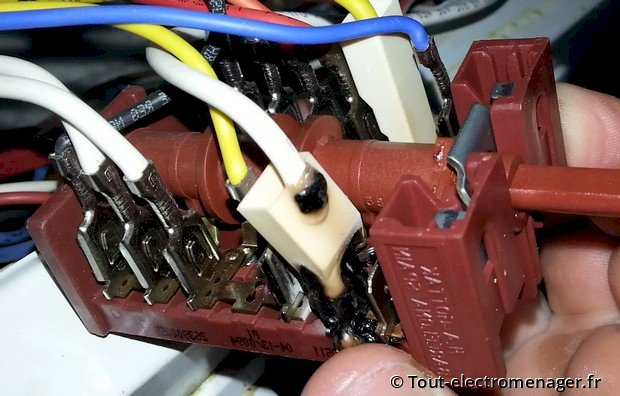

-Grésillement, faux contact, fait disjoncter, odeur de brulé (Commutateur).

-Tourne dans le vide.



FAQ – Commutateurs pour électroménager

À quoi sert un commutateur dans un appareil électroménager ?

Il permet de sélectionner et de distribuer l’alimentation électrique vers différents éléments de l’appareil (résistances, moteurs, ventilateurs, etc.). Dans un four, par exemple, il choisit le mode de cuisson (grill, chaleur tournante, sole…).

Quels sont les signes d’un commutateur défectueux ?

Le bouton de sélection tourne dans le vide,

Certaines positions ne s’enclenchent plus,

Le four ou l’appareil ne chauffe pas sur certains modes,

Une odeur de brûlé ou des traces de chauffe apparaissent sur le commutateur.

Les commutateurs sont-ils universels ?

Non, chaque constructeur (Whirlpool, Bosch, Electrolux, Sauter, etc.) conçoit ses propres commutateurs adaptés à ses modèles. La forme, le nombre de positions et le câblage varient selon les appareils.

Peut-on remplacer soi-même un commutateur ?

Oui, si l’on possède quelques bases en électricité. Il faut démonter le bandeau de commande, repérer et photographier le câblage avant de débrancher l’ancien commutateur, puis reconnecter le nouveau en respectant l’ordre.

Quels problèmes sont résolus après remplacement ?

L’appareil retrouve toutes ses fonctions de sélection, les modes de cuisson ou de fonctionnement redeviennent disponibles et les défauts de chauffe liés au commutateur disparaissent.

Comment prolonger la durée de vie d’un commutateur ?

Manipuler les boutons de sélection sans forcer,

Éviter les surtensions électriques,

Vérifier régulièrement l’état des connexions électriques à l’arrière de l’appareil.
