Lave-vaisselle : Hydraulique et pièces détachées

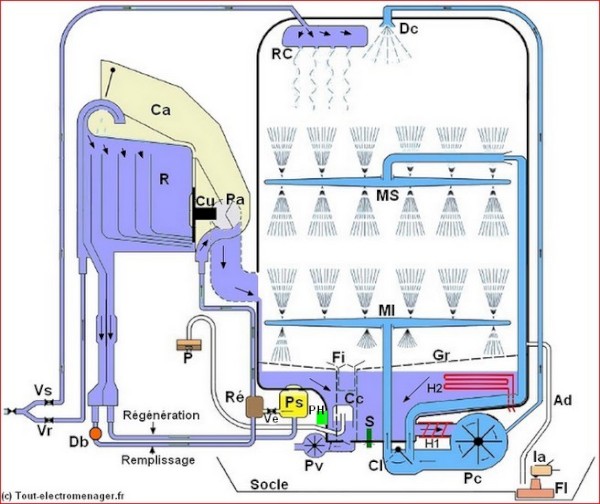

Représentation schématique d'un lave-vaisselle en fonctionnement accompagné de ses organes.
![Représentation schématique d'un lave-vaisselle Représentation schématique d'un lave-vaisselle](/images/contents/content_83/83-lv-hydro.jpg?c=1555519574)
L'électrovanne de remplissage
Elle permet le remplissage de l'appareil. Elle s'ouvre et se ferme sous l'action du courant électrique.
![électrovanne de remplissage électrovanne de remplissage](/images/contents/content_83/83-vr.jpg?c=1555519582)
L'électrovanne de séchage
Equipée d'un réducteur de débit, elle permet l'alimentation en eau de la rampe de séchage. L'adjonction d'eau froide permet la condensation de la vapeur et favorise ainsi le séchage. Elle s'ouvre et se ferme sous l'action du courant électrique comme une électrovanne classique. Elle est généralement jumelée à l'électrovanne de remplissage. Ce système n'est pas toujours retenu pour le séchage.
![électrovanne de séchage électrovanne de séchage](/images/contents/content_83/83-vr-vs.jpg?c=1555519582)
L'électrovanne de régénération
Elle permet la mise en contact entre les résines et le pot à sel dans le but d'effectuer la régénération.
![électrovanne de régénération électrovanne de régénération](/images/contents/content_83/83-ve.jpg?c=1555519582)
Le remplisseur ou répartiteur
Il permet le remplissage et la distribution de l'eau dans l'appareil (Pa), en l'orientant dans les résines et prépare les phases de régénération.
Il est équipé d'une chambre à air (Ca et Pa), qui permet d'éviter les surpressions lièes au phénomène de chauffe dans l'appareil. Le curseur (Cu) permet de régler le degré de régénération.
![remplisseur ou répartiteur remplisseur ou répartiteur](/images/contents/content_83/83-remplisseur.jpg?c=1555519581)
Le débitmètre
Il contrôle la quantité d'eau qui entre dans l'appareil, par un système de pales tournantes accouplées à un aimant et un I.L.S.
![débitmètre débitmètre](/images/contents/content_83/83-debitm.jpg?c=1555519574)
Le pot à sel et les résines
Ce système assure l'adoucissement de l'eau et la régénération des résines par le pot à sel. La liaison entre les deux éléments est assurée par une électrovanne de régénération.
En rouge, un détecteur de niveau de sel (Contact I.L.S) associé à un flotteur doté d'un aimant. Mobile, le flotteur monte et descend devant l'I.L.S en fonction de la densité de l'eau du pot à sel (Différence de densité entre l'eau douce et salée).
![pot à sel et les résines pot à sel et les résines](/images/contents/content_83/83-sel-resines.jpg?c=1555519582)
Le pressostat
Ce système permet le contrôle de niveau d'eau dans l'appareil. La chambre de compression (Cc) est généralement intégrée au bol de l'appareil.
![pressostat pressostat](/images/contents/content_83/83-pressostat.jpg?c=1555519582)
Le détecteur de présence d'eau
Il sert à informer l'électronique du correct remplissage de l'appareil. Il remplace de plus en plus le pressostat. Selon le mode retenu, il peut être à membrane ou optique
![Le Détecteur de présence d'eau Le Détecteur de présence d'eau](/images/contents/content_83/83-detecteur.jpg?c=1555519573)
Les filtres moulinets
, grilles etLes filtres et grilles retiennent les éléments en suspension dans l'eau évitant ainsi une usure prématurée du système hydraulique (Pompe, moteur, canalisations). Les moulinets inférieurs (Mi) et supérieurs (Ms) projettent l'eau sur la vaisselle. La douchette (Dc) assure le nettoyage du haut de la cuve. Un entretien régulier est donc nécessaire de chacun de ces éléments, pour un résultat de lavage optimum.
![](/images/contents/content_83/83-filtrelv.jpg?c=1555519574)
La pompe de vidange
C'est un moteur (généralement de type synchrone), couplé à une hélice. Elle permet l'évacuation des eaux usées. On peut la trouver sous la forme d'un moteur asynchrone à spire de Frager.
![pompe de vidange pompe de vidange](/images/contents/content_83/83-pompe-vid.jpg?c=1555519581)
La sonde de température
Elle informe l'électronique de l'appareil de la température de l'eau. C'est une résistance électrique, qui varie en fonction de la température. Elle peut être remplacée par des thermostats à étages de type Klixon dans les appareils à programmateur électromécanique.
![sonde de température sonde de température](/images/contents/content_83/83-sondelv.jpg?c=1555519582)
Le clapet d'aspersion alterné
C'est un disque perforé, entrainé par un micro-moteur qui dirigera successivement dans les bras supérieur (MS), et inférieur (Mi), l'eau du bain lessiviel. Le contrôle de positionnement du disque est réalisé grâce à un système de came, associé à un micro-interrupteur.
![Clapet d'aspersion alterné Clapet d'aspersion alterné](/images/contents/content_83/83-clapetlv.jpg?c=1555519573)
La pompe de cyclage
La pompe de cyclage à pour rôle d'aspirer l'eau de lavage, dans le but de l'envoyer sous pression dans les moulinets de l'appareil.
![pompe de cyclage pompe de cyclage](/images/contents/content_83/83-pompe-cycl-lv.jpg?c=1555519574)
Les résistances
Elles servent à augmenter la température de l'eau de lavage. Elles sont présentes sous deux formes:
Le thermoplogeur: Immergé directement dans l'eau (H2) et visible dans la cuve.
Le tunnel chauffant: Tube enroulé d'une résistance à l'intérieur duquel est aspirée l'eau par la pompe de cyclage (H1).
![résistance résistance](/images/contents/content_83/83-resistancelv.jpg?c=1555519581)
Le flotteur anti-débordement ou anti-fuites
Cet organe est utilisé pour éviter un dégât des eaux en cas de fuite ou de débordement de l'appareil. Un petit flotteur polystyrène (Fl) posé sur le socle (ou fond qui fait office de récupérateur des fuites ou de débordement (Ad)) de l'appareil actionnera un petit contact (La). Cette action génère systématiquement une vidange continue de l'appareil et l'impossibilité de lancer un cycle.
![flotteur anti-débordement ou anti-fuites flotteur anti-débordement ou anti-fuites](/images/contents/content_83/83-flotteurlv.jpg?c=1555519573)
La rampe de séchage
La rampe de séchage est généralement plaquée au fond de l'appareil. Un léger filet d'eau s'en écoule en fin de cycle afin d'accélérer la condensation de la vapeur. Le séchage peut être réalisé par un ventilateur qu'extrait la vapeur vers l'extérieur de l'appareil. C'est optionnel dans l'appareil.
La sécurité de porte
La sécurité de porte autorise ou interdit le fonctionnement de l'appareil si la porte est ouverte ou fermée. Le système flotteur anti-fuite peut être prioritaire sur ce verrou.
![sécurité de porte sécurité de porte](/images/contents/content_83/83-securite-porte-lv.jpg?c=1555519582)

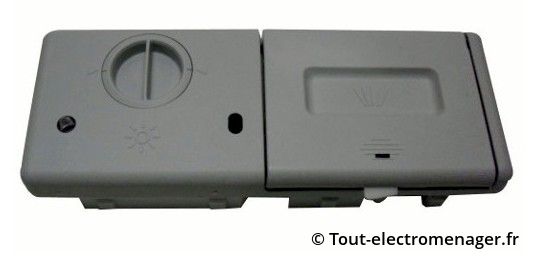

La boîte à produit
La boite à produits lessiviel permet la distribution de la lessive pendant le lavage, et du liquide de rinçage en fin de cycle, pendant le dernier rinçage à chaud.
![Boîte à produits Boîte à produits](/images/contents/content_83/83-bap12.jpg?c=1633687678)
Les interrupteurs et claviers
Ils permettent la mise en marche de l'appareil, ainsi que le choix d'options de lavage par l'utilisateur. Ce type de clavier est surtout utilisé sur les appareils à programmation électromenanique.
![interrupteurs et claviers interrupteurs et claviers](/images/contents/content_83/83-clavier-lv.jpg?c=1555519573)
La carte électronique ou le programmateur
La pièce maîtresse de l'appareil. Le module électronique fait la liaison entre les informations reçues des capteurs (Pressostat) ou de l'utilisateur (Choix du programme) et les ordres donnés (Moteur de cyclage) aux organes de l'appareil.
![carte électronique ou le programmateur carte électronique ou le programmateur](/images/contents/content_83/83-module-lv.jpg?c=1555519573)
